山東華建能源設備有限公司專業生產各類搗固機械，內燃搗固鎬突破了傳統設計理念，綜合性能表現優異，除汽油機以外的各系統均是有自主知識產權的獨創技術.

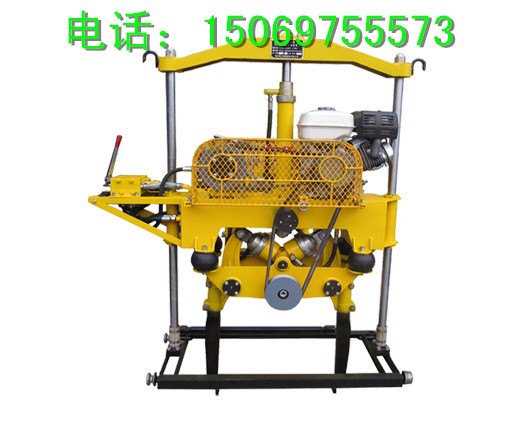

YCD-22型液壓道岔?yè)v固機結構
一、主要技術參數
1、內燃機功率 6.6 kw(本田GX270)
2、振動頻率 60～67Hz
3、激振力 22kN
4、工作系統油壓力 4～5MPa
5、搗鎬下插深度 枕下110mm±10mm
6、主機質量 300kg
7、外形尺寸 1200mm×520mm×1650mm
8、工作效率 240根/小時（在正常操作情況下）
二、適用范圍
YCD-22型液壓道岔?yè)v固機適用于線路養修中最雜亂和最艱難的道岔區段的搗固工作。道岔轉轍器有些、道岔銜接有些、轍岔及護軌有些均能進行搗固工作。該機操作簡潔，重量輕，工作效率高、故障率低，可滿意鐵路道碴搗固工作的需求。出售熱線：15069755573 QQ 3053837795
三、基本結構和工作原理
基本結構：YCD-22型液壓道岔?yè)v固機由走行架和搗固裝置兩部分組成。搗固裝置由油箱（含內燃機、齒輪泵、液壓控制閥）、振架及搗鎬組成。
油箱在升降缸的驅動下，帶動振架，使搗鎬插入道床或升起；搗鎬經油缸驅動實現張或夾。
內燃機通過皮帶驅動振架上的偏心鐵使振軸旋轉產生振動，通過搗鎬的劇烈振動使道床的碴石變得密實。
搗固裝置的組成： 1底架車、2搗固鎬、3導柱、4鎬靴、5振架、6偏心鐵、7油箱、8發動機、9橫梁、11升降缸、11油泵、12手動換向閥、13減振球、14夾實缸、
（本圖僅供參考，以實物為準）
四、主要特點
1.該機采用高性能、高品質的汽油機為動力，具有穩定的大馬力輸出、燃油消耗率低、重量輕、噪音低等特點，也可根據用戶需要，采用電動機和柴油機為動力。
2.傳動離合器采用離心式摩擦片結構，傳遞扭矩大，功率損失小，提高了傳動效率。
3.振架采用外置偏心鐵式，振架溫升低，安全可靠。
4.振架由兩個夾實油缸同時驅動一對搗鎬，夾實力大，且最大限度的降低了整機高度。
