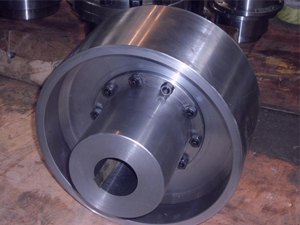

TLL型帶制動輪彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，更換彈性套方便，不用移動半聯軸器，具有一定補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，TLL型彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性 較弱。TLL型彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。TLL型彈性套柱銷聯軸器適用于安裝底座剛性好、對中精度較高、沖擊載荷不 大、對減振要求不高的中小功率軸系傳動。

　　TLL型帶制動輪彈性套柱銷聯軸器基本參數及主要尺寸： 型號 公稱扭矩Tn(N.m) 許用轉速[n](r/min) 軸孔直徑d1 d2 dz 軸孔配合長度 D0 D B S A 重量Kg 轉動慣量Kg.m² Y型 J、J1、Z型 L L1 L TLL1 125 3800 25 28 62 44 62 200 130 85 5 45 8.3 0.05 30 32 82 60 82 35 TLL2 250 3000 32 35 250 160 105 5 15.3 0.15 38 40 42 112 84 112 TLL3 500 2400 40 42 315 190 132 6 30.0 0.45 45 48 TLL4 710 2400 45 48 224 6 65 39.6 0.50 50 55 56 60 63 142 107 142 TLL5 1000 2400 50 55 112 84   112 315 250 168 6 65 47.0 1.26
