BGL41H保溫過濾器
保溫過濾器-BGL41H保溫過濾器-保溫過濾器-上海博克希爾閥門廠
控制閥又稱調節閥，是工業過程控制中的主要執行單元儀表，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。

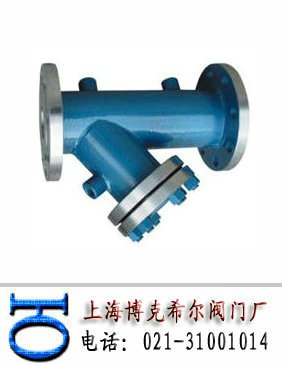

 保溫過濾器
型 號：BGL41H
口 徑：DN15-250
壓 力：0.1-2.5Mpa
連接形式：法蘭
結構形式：夾套式
密封結構：軟密封、硬密封
可選驅動：自動
材質可選：鑄鐵、鑄鋼、不銹鋼
上海博克希爾閥門廠
電 話：021-31001014
傳 真：021-51069286
手 機：15221101997
郵 箱：bokexier@126.com
網 址：http://www.bokexier.com
地 址：上海嘉定區黃渡工業區
博克希爾生產的保溫過濾器，驅動方式可選用無需驅動，連接方式可選用法蘭，結構形式可選用夾套式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-2.5Mpa，公稱通徑為DN15-250mm，材質可選用鑄鐵、鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！技術部電話：021-31001014
保溫過濾器特點：
保溫過濾器用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置，通常裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來清楚介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構簡單，阻力小，排污方便等特點。一般用水濾網采用18~30目/英寸，通氣濾網40~100目/英寸，如用戶有特殊要求過濾網可定制。



保溫過濾器主要技術參數：
型號 連接形式 公稱壓力MPa 試驗壓力MPa 工作壓力MPa 殼體材料 過濾網材料 適用介質
BGL41H-10 法蘭 1.0 1.1 1.0 灰鑄鐵 1.1 水、油和氣等
BGL41H-16 法蘭 1.6 1.76 1.6 球墨鑄鐵 1.76
BGL41H-26 法蘭 2.5 2.75 2.5 碳鋼 2.75



保溫過濾器主要外形尺寸：
口徑DN（mm） 40 50 65 80 100 125 150 200 250 300 350 400 450
BY41H L 200 220 260 280 320 350 380 495 595 640 700 800 850
H 100 130 165 195 230 300 335 420 500 580 640 700 790



保溫過濾器法蘭尺寸：
口徑DN 外徑DN 螺栓孔中心圓直徑 連接凸出部分直徑D2 連接凸出部分高度f 法蘭厚度b 螺栓孔徑和數量Z-∮d
PN=0.1MPaPN=0.25MPaPN=0.6MPa
32 120 90 70 2 16 4-14
40 130 100 80 3 16 4-14
50 140 110 90 3 16 4-14
65 160 130 110 3 16 4-14
80 185 150 125 3 18 4-18
100 205 170 145 3 18 4-18
125 235 200 175 3 20 8-18
150 260 225 200 3 20 8-18
200 315 280
